Mitä eroa LED-lamppujen virtalähteen ja halogeenilamppujen elektronisen muuntajan välillä on?

Kun korvataan halogeenilamput 12 V: n LED-valonheittimillä, herää usein kysymys: "Pitäisikö minun vaihtaa virtalähde?". Halogeeneihin käytettiin elektronisia muuntajia, joiden lähtöjännite oli 12 volttia, ja led-lamppuille myydään myös erityisiä virtalähteitä (PSU), joiden lähtöjännite on 12 volttia. Mikä on niiden ero ja ovatko ne vaihdettavissa? Selvitetään se!

Mikä on elektroninen muuntaja?

Elektronista muuntajaa kutsutaan kytkentävirtalähdepiiriksi, joka perustuu muuntajaan, ja suurtaajuusgeneraattoriin, joka perustuu puolijohdekytkimiin. Niiden virtalähteenä on 220 V: n vaihtovirta, ja ulostulossaan vaihtojännite, jonka tehollinen arvo on noin 12 V.

Laitteen lohkokaavio on esitetty alla olevassa kuvassa.

Täällä näemme, että 220 V: n teho syötetään ensin tasasuuntaajaan, jonka jälkeen tasasuunniteltu sykkivä jännite, jonka taajuus on 100 Hz, syötetään virtakytkimeen ja generaattorikokoonpanoon, katso esimerkkiä elektronisen muuntajan tyypillisestä piirikaaviosta.

Tyypillinen push-pull-piiri on esitetty tässä. Sen ominaisuus on, että näppäimet eivät tarvitse toimimaan kytkentätilassa (kytkentä) korkealla taajuudella PWM-ohjaimet tai muu erikoistunut PM. Yksinkertaisin sanoin oskillaattorin toiminnan tarkoituksena on transistorin kytkeminen pulssimuuntajan käämille indusoitujen jännitteiden ja positiivisen palautteen seurauksena.

Mitä näemme kaaviossa? Ensimmäinen asia, joka kiinnittää huomiota, on diodi-sillan puute lähdössä, mikä tarkoittaa, että lähtöjännite on muuttuva, samoin kuin lähtöjännitteen vakauttamiseen tarkoitettujen piirien puuttuminen. Voit oppia lisää heidän työnsä periaatteesta katsomalla videota:

Samanlainen järjestelmä on useimpien matkapuhelinten latureiden ydin, Elektroniset liitäntälaitteet loistelamppujen virran kytkemiseksi, mukaan lukien energiansäästö- tai pienloistelampuissa joissakin muunnelmissa ja eräissä muunnelmissa.

Tarkastellaan lähtöaaltomuotoja.

Voidaan nähdä, että vaihtojännite, jonka amplitudi vaihtelee nollasta arvoon + ja - 17 V. Tällaiset amplitudimuutokset ajan myötä - toista puhdistetun verkon aaltoilu (100 Hz). Se osoittautuu mielenkiintoiseksi tilanteeksi - siellä on korkeataajuinen lähtöjännite, joka vaihtelee kymmenien tuhansien hertsien taajuudella, kun taas sen amplitudi vaihtelee välillä 0 - 17 volttia taajuudella 100 Hz tai tasasuuntaiseksi 50 Hz. Jos venytät aika-akselia ja tarkastelet muotoa jaksojen tasolla, kuva tulee seuraavassa muodossa.

Täällä voit nähdä, että muotoinen signaali on kaukana siniaallosta, vaan suorakulmiosta, jolla on pieni kaltevuus taaksepäin.

12 V LED -lamppujen virtalähteet

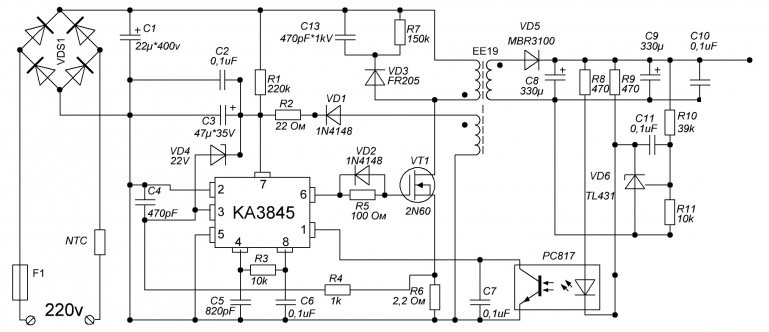

Niitä kutsutaan usein LED-nauhojen virtalähteiksi. Itse asiassa, liittämään sekä nauhat että lamput tarvitset minkä tahansa lähteen, jonka vakiovakautettu 12 V: n jännite on minimaalinen aaltoilu. Käytännössä nykymaailmassa kytkentävirtalähteet, harkitse tyypillistä järjestelmää.

Tai toinen vaihtoehto:

Mitä näillä kahdella näennäisesti erilaisella järjestelmällä on yhteistä? Ne on rakennettu integroituun PWM-ohjaimeen, joka ohjaa virtakytkimiä - transistoreita. Ne voivat olla sekä kenttä- että bipolaarisia. Lisäksi piirin lähtövaiheessa näet tasasuuntaajan ja kondensaattorit aaltojen tasoittamiseksi (suodatin). Kaikki tämä tarkoittaa, että lähdössä saamme vakautettu tasavirtalähde. Sen aaltoilun suuruus riippuu suodatuskondensaattoreiden kuormasta ja kapasiteetista.

Se voidaan toteuttaa myös itse generoidussa piirissä, kuten elektronisessa muuntajassa, lisäämällä palautuspiirejä lähtöjännitteen vakauttamiseksi. Tuloksena on tällainen piiri.

Samanlaista mallia käytetään edellä mainituissa matkapuhelimien latureissa, tässä stabiloinnista vastaa 11-volttisen Zener-diodin VD9 ja transistorin optoerottimen U1 takaisinkytkentäketju.

Tällaisten IIP: ien toimintaperiaate, jota tarkastelimme aiemmin artikkelissa - LED-nauhat-virtalähteiden piirisuunnittelu.

5 ominaisuutta ja erot PSU: lla LED-nauhoille ja lampuille halogeenilamppujen elektronisista muuntajista

Joten, yhteenveto ja vastaus kysymykseen: "miksi et voi käyttää LED-lamppuja sähköisestä muuntajasta?" Tätä varten luetteloimme näiden virtalähteiden pääpiirteet ja LED-tuotteiden käyttöä koskevat vaatimukset.

1. LED-nauhojen ja 12 V: n lamppujen kytkemiseksi päälle tarvitaan jatkuvaa jännitettä. Koska LEDillä on epälineaarinen virtajänniteominaisuus - ne ovat erittäin herkkiä syöttöjännitteen poikkeamille nimellisarvosta, ja jos se ylitetään, ne rikkoutuvat nopeasti.

2. Elektroniset muuntajat tuottavat sykkivän vuorottelevan korkeataajuusjännitteen. Hyökkäysten ja huippujen suuruus voi joissakin tapauksissa olla 40 volttia. Tämä voi johtaa LED-lamppuun sisäänrakennettujen LEDien tai ohjaimien vioittumiseen ja niiden epävakaaseen toimintaan.

3. Elektronisilla muuntajilla on sellainen ominaisuus kuin minimikuorma (ks. Alla oleva kuva). Tämä tarkoittaa, että jos kytket kuormituksen, joka on pienempi kuin virtalähteessä ilmoitettu, se ei ehkä käynnisty tai antaa suuria väreilyjä, samoin kuin irtoa tai muuten poiketa normaalista toiminnasta. Tämä on kriittistä, koska halogeenilamput kuluttavat paljon enemmän virtaa kuin LED-lamput, joten elektroninen muuntaja voi ilmetä samalla tavalla.

Teho ilmoitetaan välillä 20 - 105 W, mikä osoittaa kytketyn minimitehon rajoitusta.

4. 12 V: n lamppujen virtalähteissä lähtöjännite on sekä vakio että vakaa.

5. Halogeenilamppujen syöttöä varten ei ole eroa virran laadussa (vakio tai vaihtuva), jolla sitä syötetään. Siinä olevan jännitteen efektiivinen arvo on tärkeä. Siksi ne soveltuvat molemmille vaihtoehdoille virtalähteinä.

johtopäätös

Älä käytä elektronista muuntajaa LED-tuotteiden virran kytkemiseen. Valitse virtalähde, jolla on vakiovakautettu lähtöjännite. Muuten kiinnittimet ja lamput saattavat vioittaa. Ole myös varovainen - vakiovirtalähteeseen tarkoitetut valaisimet - ohjain on nyt suosittu, tämä on erillinen laite! Lue siitä täältä -Mitä eroa LEDien virransyötön ja ohjaimen välillä on?
