Tapoja asentaa kalusteita kattoon

Minkä tahansa sähköisen piirin työssä kiinnitetään aina huomiota sen vakauteen ja asennuksen laatuun. Valaisinjärjestelmät, erityisesti pään yläpuolella olevat, on kiinnitettävä turvallisesti rakennuksen voimaelementeihin ja pidettävä niissä erityyppisten kuormien vaikutuksesta.

Yleisimmät menetelmät asentamalla valaisimia kattoon voidaan jakaa ehdollisesti käytön mukaan:

• teollisuuslaitoksissa;

• asuintiloissa.

Teollisuusvalaistuksen ominaisuudet

Laboratorioissa, työpajoissa, työpajoissa valon tulisi valaista tasaisesti koko työtila. Tätä varten käytetään usein suurikokoisia loistelamppuja, jotka jakautuvat riveihin tietyllä korkeudella.

Kiinnitysmenetelmä voi olla erilainen. Yksittäiset laitteet on helpompi kiinnittää suoraan kattopintaan.

Korkea korkeus ja tarve sijoittaa suuri määrä tällaisia ​​valonlähteitä aiheuttaa kuitenkin tiettyjä vaikeuksia asennuksen ja niiden seuraavan huollon aikana.

Siksi yleisimmin käytetty kaapelijärjestelmä. Valmistajat tuottavat jopa erityisiä kaapeli- ja johtosuunnitelmia tällaisiin valaistuslaitteisiin.

Tällainen kiinnittimien sijoitusjärjestelmä mahdollistaa katon vapauttamisen lisärakenteiden asentamisesta siihen ja tuo valonlähteet lähemmäksi työpaikkojen pintoja.

Tällä menetelmällä seiniin, joihin kiinnikkeet asennetaan, syntyy lisäkuorma. Betonilaattarakennuksilla on yleensä korkea turvamarginaali ja ne kestävät niihin kohdistuvat voimat. Ja vaahtomuovista tai tiileistä tehdyillä muuriseinillä on ominaisuuksia. Niiden on testattava niiden kyky kestää jännitetyn kaapelin pyrkimykset ja käyttää mahdollisuuksien mukaan tukipylväitä näihin tarkoituksiin.

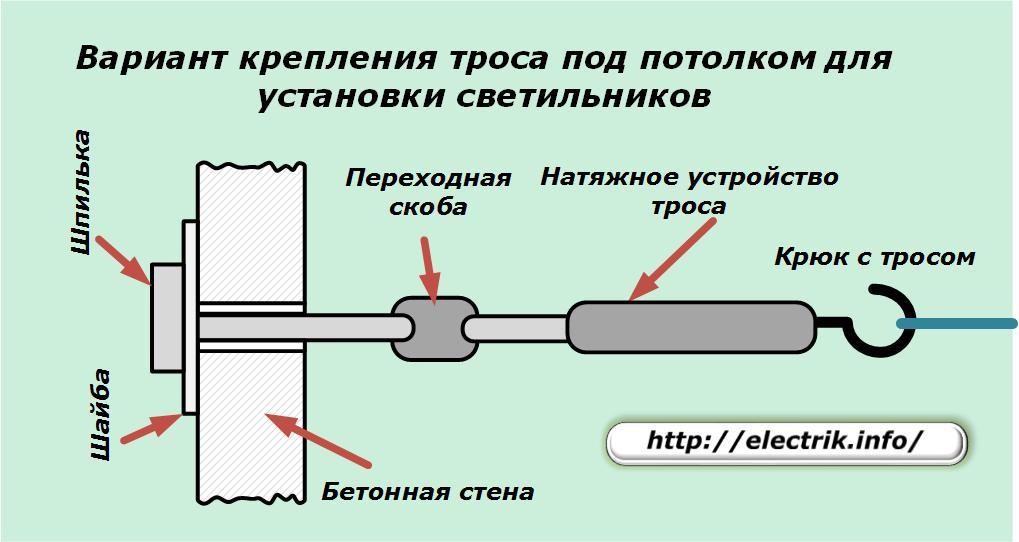

Yksi kaapelijärjestelmän kiinnitysvaihtoehdoista on esitetty alla olevassa kuvassa.

Siinä on siirtymäkiinnike ja kiristin, jolla on koukku, johon kaapeli on kulunut. On suositeltavaa valita suurempi aluslevyn alue, joka sijaitsee tapin ja seinän välissä. Joskus seinämän tason kuormituksen jakamiseksi tasaisesti, aluslevyjen sijasta asennetaan metallilevyjä tai kulmia.

Tapoja asentaa kattolaitteita asuintiloihin

Katon suunnittelu, materiaali ja paksuus vaikuttavat keinotekoisten valonlähteiden kiinnitystapaan.

Betonikatot lattialevyistä

Kiinnityslanka

Vanhan rakennuksen paneelirakennuksissa rakentajat, jotka asensivat lampun kattoon, eivät näyttäneet paitsi sähköjohdotusta, vaan myös pala teräslankaa kattokruunun asentamiseen. Tälle rakennuselementille myös lampun runko ripustettiin.

Sähköasentajan piti vain kytkeä johdot kattokruunusta sähköjohtoihin kytkentärasian läpi ja sulkea liitos koristeellisella suojakorkilla.

koukku

Sama menetelmä toimii useimmissa moderneissa rakennuksissa. Vain tässä rakentajien valmistama kattokruunu ei aina pysty tyydyttämään omistajien luovia aikomuksia, jotka päättivät toteuttaa alkuperäisen suunnittelun ratkaisun huoneen valaistamiseen.

Tässä tapauksessa katkaise kattokruunu uuteen paikkaan, sinun on kiinnitettävä koukku. Tämä kiinnike, jolla on erilaiset kattoasennusmenetelmät, löytyy myynnistä.

Tangonkoukulla on yksinkertaisin rakennus- ja asennusmenetelmä, mutta se sopii betonilattialevyistä valmistettuihin kattoihin. Heidän on porattava reikä lävistimellä, jonka halkaisija vastaa tapin paksuutta koko syöttön syvyyteen.

Sen jälkeen tappi ajaa reikään, ja sitten koukku ruuvataan kiinni. Liikuttaessa se purkaa tapin kiinnityskohdat ja kiinnittää sen tiukasti betonilaatan reikään.

Asennuskiinnike

Tämäntyyppinen kiinnitys muistuttaa koukun kiinnitystä tapilla, vain levy kiinnitetään ainakin kahteen paikkaan itsekelausruuveilla ja -tapeilla. Kattokruunun reiät työnnetään kiinnikkeen niitteihin ja koristeelliset kiinnitysmutterit kiinnitetään niihin.

Monet nykyaikaiset kattokruunut, erityisesti kalliissa malleissa, joissa on LED-lamput, nauhat ja kaukosäädin radiokanavan kautta kaukosäätimien avulla, on luotu asennettavaksi kattoon täsmälleen tällä tavalla. Lisäksi itse asennuskiinnike on osa valaisinsarjaa.

Kotimestarin, joka päättää asentaa tällaisen lampun jopa vanhan kattokruunun sijaintiin, on porattava uudet reiät ja asennettava asennuskiinnike kattoon asennettujen sähköjohtimien läheisyyteen, kuten yllä olevassa kuvassa.

Pienet katot

Rakennusosien ohut tukirakenne ei joskus salli kiinnittimien asentamista siihen täyteen syvyyteen. Tällaisessa katossa käytetään asennusta, joka perustuu kiinnityslevyn asettamiseen koko katon paksuuden läpi ja kiinnittämiseen ulkopuolelle. Tätä tarkoitusta varten käytetään seuraavia:

1. kiinnityskoukut kääntyvillä vasteilla tai levyillä;

2. Erittäin pitkät ruuvit, joissa aluslevy.

Toinen asennusvaihtoehto on jonkin verran yksinkertaisempaa, mutta sitä voidaan käyttää vain silloin, kun asennuspultti on mahdollista työntää kattoaukkoon ylhäältä. Tämä menetelmä on useimmiten käytettävissä rakennuksen rakentamisen aikana vain tietyissä rakennusvaiheissa, ja tällaisen mahdollisuuden menettämisen jälkeen ylimääräisten rakennusmateriaalien päällä lattian päätyttyä.

Kääntökiinnikkeillä varustettujen kiinnikkeiden jousitusten avulla pääset pois tilanteesta.

Niiden koukut on valmistettu litteistä levyistä, joihin porataan reikä ja työnnetään kiertoakseli, jossa on liikutettavat vasteet. Ne kykenevät pyörimään pystysuunnassa akselia pitkin, kun ne menevät koukkuun kattoaukon läpi, ja ovat sitten vaakatasossa ja rajoittavat tämän voimaelementin laskemista koukulla alaspäin.

Tässä asennossa oleva kiertyvä levy sijaitsee reiän molemmilla puolilla ja pitää sen pintakoukun tiukasti katossa. Liikkuvat pysäyttimet toimivat eri tavalla. Niiden suunnittelussa on yksinkertainen lukitusmekanismi, joka estää elementtien pyörimisen edelleen pyörimisakselin ympäri.

Puiset katot

Helpoin tapa kiinnittää lamppu perustuu ruuvaamalla erityinen koukku itsekertyvällä ruuvilla kattopuun niin, että ruuvin pituus ei vain kulje koristelevyn läpi, vaan osoittautuu myös ruuvatuksi enimmäkseen tukipalkin materiaaliin.

Tässä tapauksessa kattokruun suurin lujuus saavutetaan.

Pienten valaisimien kiinnitysalustat voidaan ruuvata suoraan levyyn 25 ÷ 35 mm pitkillä itsekierteittävillä ruuveilla.

Väärä katto

Luo ne käyttämällä:

• Kipsilevy;

• PVC-materiaaleista valmistetut levyt;

• joustavat materiaalit, jotka on valmistettu synteettisistä kankaista tai kalvoista.

Nämä materiaalit eivät pysty kannattamaan useimpien valaisimien painoa ja muuttuvat muodonmuutoksen vaikutuksesta. Siksi valonlähteiden sijoittamiseen niihin käytetään erityisiä teknisiä ratkaisuja.

Kattokruunu kiinnitetään ripustuskattojen kautta

Raskaat valaisimet ripustetaan kattolaatan tukevalle betonialustalle asennusvaihteiden avulla, jotka on suunniteltu siirtämään kattokruunun paino pohjakattoon ja valonlähteen pohjan sijainti jousituksen tasossa.

Asennussovittimen paksuus valitaan etäisyyden mukaan, joka luodaan pohjapinnasta alakaton alatasoon.Menetelmät kattokruunun ja sovittimen kiinnittämiseksi voivat olla erilaisia, mutta niiden on varmistettava rakenteen lujuus ja koristeellinen ulkonäkö.

Tällaiset työt suoritetaan tyypillisesti katon asennuksen aikana. Raskaan kattokruunun kiinnittäminen jo valmiiksi valmistettuun ja ripustettuun jousitusrakenteeseen on melko vaikeaa, ja joissakin tapauksissa se on ongelmallista.

Kohdevalojen asennus PVC-levyjen kattoon

Pieniä valonlähteitä paikallisen valaistuksen luomiseksi on saatavana halogeeni-, energiaa säästävän fluoresoivan tai led-lamput patruunamalleilla, jotka on sovitettu sijoitettaviksi erityisiin varusteisiin.

Niiden luomat kuormat ovat paljon pienempiä kuin ne, jotka aiheutuvat kattokruunun painosta. Tästä syystä käytetään kevyitä sovitinrakenteita. Tavanomaiset rei'itetyt galvanoidut rautateipit ovat sopivia niiden valmistukseen.

Ne taipuvat hyvin ja antavat sinun antaa minkä tahansa muodon kiinnikkeelle. Samaan aikaan luodun mallin lujuusominaisuudet takaavat sen luotettavan ja pitkäaikaisen toiminnan.

Kohdevalojen asennus kipsilevykattoon

Eri paksuisten Kipsilevylevyjen lujuus sallii valonlähteiden kiinnittämisen ripustetun kattoaineen materiaaliin, ei päälevyn perustasoon.

Kun asennat lamppua, noudatettiin seuraavaa työjärjestystä:

• sähköpatruunoiden sähköjohtojen asettaminen pääkattoon ennen riipuksen asentamista;

• reikien poraus patruunan kiinnittimissä;

• johdot;

• patruunayhteys;

• puristus kiinnitysjouset ja lampun tulo ura-aukkoon.

Kasetin koristeelliset kannet peittävät raotetun reiän päät, ja jousilla varustetut kiinnikkeet pitävät luotettavasti lampun kevyen painon kipsilevykattoon.

Kohdevalojen asennus joustavaan kattoon

Väärä katto venytetty kangas tai kalvo ei salli valonlähteiden kiinnittämistä siihen. Niiden asennukseen käytetään erityistä laitetta.

Tehdaskiinnike koostuu kahdesta osasta. Yksi niistä ruuvataan pääkaton pintaan ruuveilla, ja toinen, säätötelineen ja ruuvien perusteella, antaa sinun asettaa lampun tason kiristysmateriaalin tasolle. On suotavaa sijoittaa se etäisyydelle 6 ÷ 7 cm pohjapinnasta.

Johtimien pituus valitaan siten, että kiinnikkeistä poistettu patruuna on kätevä kytkeä niihin.

Läpinäkyvä kulutuspinnan lämpörengas on liimattu venytetylle kankaalle kosketuspisteessä yleismaailmallisen alustan kanssa. Liiman kuivumisen jälkeen rengas sisällä oleva kangas leikataan. Luodun reiän läpi johdot menevät ulos ja patruuna on kytketty niihin. Kokoonpanovalaisin asetetaan joustavan katon sisään ja kiinnitetään jousipidikkeillä.

Kaikkien valaisimien kattoon asentamista koskevien töiden toteuttaminen vaatii huomiota ja tarkkuutta, minkä takaa tekniikan tuntemus ja tietyt käytännön taidot, joita on kehitetty käsitellessäsi ammattilaisia ​​työkaluja ja sähkölaitteita.
